地铁专用电动葫芦

您的位置:首页 > 产品中心 > 钢丝绳电动葫芦

产品介绍

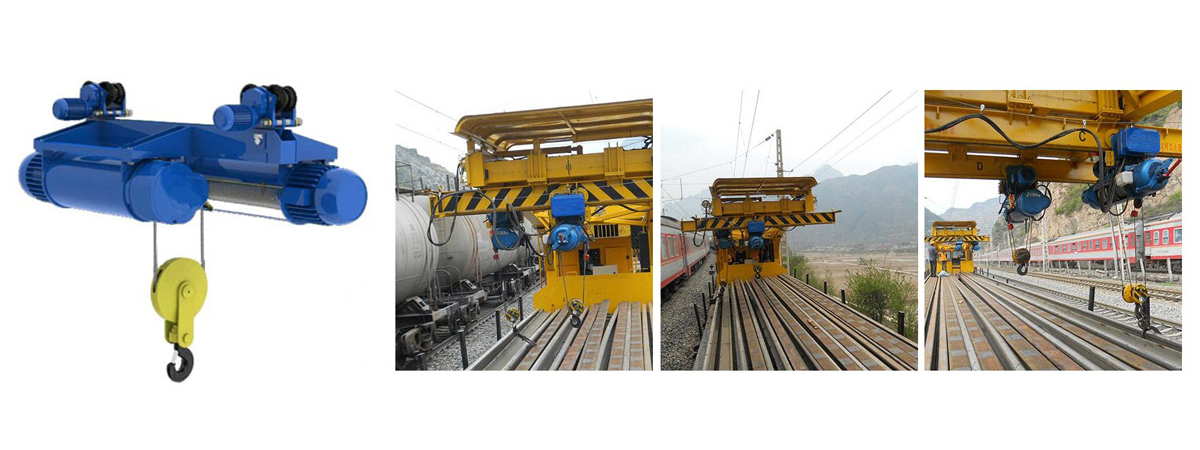

地铁专用电动葫芦是-种轻小型的起重设备,它具有重量轻,操作的使用比较的容易,它是有电机、传动机构、卷筒和链轮等部分组成,使用的时候有以下的优点,让我们一起来了解下:

1在使用的时候电机的轴线要平行于卷筒轴线的电动葫,使这样的优点是它的高度和长度的尺寸比较的小;

2电机装在卷简里面的电动葫芦,其优点为长度尺寸小,结构紧凑;

3电机装在卷筒外面的电动葫芦,其优点为分组性好、通用化程度高、改变起升高度容易、安装检修方便;

起升重量: 0.5-20T
起升高度: H≤130M
起升速度: 14-16M/MIN工作级别:重级

地铁用电动葫芦广泛应用在工厂、货栈、码头、电站、伐木场、铁路等场合,是起升搬运物品,理想的起重设备,施工地铁场所使用居多。



产品参数

DKCD、DKMD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T)
型号 DKCD1                      DKMD1
起重量 0.25 0.5 1 2 3
起升高度 3 6 9 6 9 12 6 9 12 18 24 30 6 9 12 18 24 30 6 9 12 18 24 30
起升速度 米/分 8 8/0.8 8/0.8 8/0.8 8/0.8
运行速度 米/分 20(30) 20(30) 20(30) 20(30) 20(30)
钢丝绳 绳直径 毫米 3.6 4.8 7.4 11 13
丝直径 毫米   0.22 0.34 0.5 0.6
结构形式 6×9 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁轨道型号(GB76-88) 16-22b 16-28b 16-28b 20a-32c 20a-32c
环形轨道最小半径 0.8 1.5 1.5 2 3 4 2 2.5 3 4 2 2.5 3 4
起升电动机 型号 ZD12-4 ZD21-4 ZD21-4 ZD31-4 ZD41-4
容量 千瓦 0.4 0.8 0.2/0.8
转速 转/分 1380 1380 1380 1380 1380
相数   3 3 3 3 3
电压 380 380 380 380 380
电流 安培 1.25 2.4 0.72/2.4 4.3 0.72/4.3 7.6 1.25/7.6 11 2.4/11
频率 周/秒 50 50 50 50 50
运行电动机 型号 DW5024 ZDY11-4 ZDY12-4 ZD12-4 ZDY21-4
容量 千瓦 0.06 0.2 0.2 0.4 0.4
转速 转/分 1400 1380 1380 1380 1380
相数   3 3 3 3 3
电压 380 380 380 380 380
电流 安培 0.3 0.72 0.72 1.25 1.25
频率 周/秒 50 50 50 50 50
工作类型及机构级别 中级M3 中级M3 中级M3 中级M3 中级M3
基本尺寸±2% H 432 630 670 685 780 860 960 985 1080
L2 216 126 159 187 230
L1   175 228/225 269/266 279 341/343
L C   391 616 688 760 758 856 955 1150 1346 1542 820 920 1020 1220 1420 1620 915 1018 1121 1327 1533 1738
M     638 710 782 780 878 976 1172 1368 1564
m   104 318 390 462 400 499 597 793 989 1185 418 518 618 818 1018 1218 448 551 654 860 1066 1272
n   130 190 196 240 264
h     120 124 155 173
φ   16.5 16.5 19 25 25
B   279-315 -884 -884 -930 -930
E   395 490 584 740 848
F     355/426 354/492 400/562 438/642
总量±15% C 44 44.4 44.8 120 125 145 145 158 180 195 208 222 235 248 296 320 340 360 280 300 350 380 405 435
M   135 140 160 160 170 200 210 220 230 265 278 326 350 370 310 310 330 380 410 435 465
C固   30 30.4 30.8 80 85 90 120 120 125 140 150 165 168 180 190 210 230 250 220 235 250 275 300 325
M固     100 105 110 130 140 145 155 165 180 196 210 220 240 260 280 250 265 280 305 330 355

DKCD、DKMD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T)
型号 DKCD1 DKMD1
起重量 5 10
起升高度 6 9 12 18 24 30 9 12 18 24 30
起升速度 米/分 8/0.8 7/0.7
运行速度 米/分 20(30) 20(30)
钢丝绳 绳直径 毫米 15 15
丝直径 毫米 0.7 0.7
结构形式 D-6×37+1 D-6×37+1
工字梁轨道型号(GB76-88) 25a-63c 25a-63c
环形轨道最小半径 2.5 3 4 5 2.5 3.5 4 6 9
起升电动机 型号 ZD41-4 ZD51-4
容量 千瓦
转速 转/分 1380 1380
相数   3 3
电压 380 380
电流 安培 18 2.4/18  30 4.3/30
频率 周/秒 50 50
运行电动机 型号 ZDY21-4 ZDY21-4
容量 千瓦 0.8 0.8×2
转速 转/分 1380 1380
相数   3 3
电压 380 380
电流 安培 2.4 2.4×2
频率 周/秒 50 50
工作类型及机构级别 中级M3 中级M3
基本尺寸±2% H 1160 1310 1350
L2 274 303
L1   380/377 429/820
L C   1047 1157 1257 1467 1677 1887 1602 1783 2145 2507 1869
M   1059 1169 1269 1479 1682 1899 1969 2150 2512 2874 3236
m   485 606 695 860 1115 1325 949 1130 1492 1854 2216
n   320 376
h   203 243
φ   31 37
B   -1058 -1058
E   998 1068
F   472/675 612
总量±15% C 445 470 555 590 630 670 1010 1063 1166 1263 1317
M 480 505 590 630 660 705 1100 1153 1256 1353 1407
C固   355 375 390 425 460 500 759 807 900 987 1032
M固   390 410 425 460 500 535 849 897 990 1077 1122

DKCD、DKMD型系列电动葫芦技术性能和外形尺寸参数(0.25T-20T)
型号 DKCD NH20-12D
起重量 16 20 20 3
起升高度 6 9 12 18 24 30   6 9 12 18 24 30
起升速度 米/分 3.5 3.5/0.35 3.5 3.5/0.35 5 8/0.8
运行速度 米/分 18 20 20 20(30)
钢丝绳 绳直径 毫米 15 17 22.5 13
丝直径 毫米 0.7 0.8   0.6
结构形式 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁轨道型号(GB76-88) 45a-63c 50a-63c   20a-32c
环形轨道最小半径 3 3.5 4.6 3 3.5 4.6   2 2.5 3 4
起升电动机 型号 ZD51-4 ZD51-4   ZD41-4
容量 千瓦
转速 转/分 1380 1380 1380 1380
相数   3 3 3 3
电压 380 380 380 380
电流 安培 30 4.3/30 30 4.3/30   11 2.4/11
频率 周/秒 50 50 50 50
运行电动机 型号 ZDY21-4 ZDY21-4   ZDY21-4
容量 千瓦 0.8×2 0.8×2 0.8×2 0.4
转速 转/分 1380 1380 1380 1380
相数   3 3 3 3
电压 380 380 380 380
电流 安培 2.4×2 2.4×2 2.4×2 1.25
频率 周/秒 50 50 50 50
工作类型及机构级别 中级M2 中级M2   中级M3
基本尺寸±2% H 1600 2400   985 1080
L2 同10t     230
L1   同10t     341/343
L C   同10t     915 1018 1121 1327 1533 1738
M
m   949 1130 1492 956 1478 1605   448 551 654 860 1066 1272
n   376 376   264
h   41 46   173
φ         25
B         -930
E   1335 1934   848
F   1055     438/642
总量±15% C               280 300 350 380 405 435
M               310 330 380 410 435 465
C固                 220 235 250 275 300 325
M固                 250 265 280 305 330 355

备注:具体详细参数请拨打400-693-1966或159-2173-5568或135-8570-7531咨询。
